Technické riešenie

Pre naše cloudové služby využívame výhradne technologické vybavenie popredných dodávateľov DELL a CISCO. Aby nedochádzalo k výpadkom, je technické riešenie postavené na tzv. redundantnej infraštruktúre, v dvoch geograficky nezávislých oblastiach. Týmto opatrením zaisťujeme vysokú dostupnosť a flexibilitu našich služieb, pravidelné zálohovanie a ochranu dát.

Schéma zapojenia a použitý HW

Primárne datacentrum je umiestnené v administratívnej budove spoločnosti Zoner software, a.s. v Brně (ČR). Zálohovací a replikačný software, pre tzv. Off-site zálohovanie a Disaster Recovery (záložná prevádzka vašich systémov), sa nachádza v sekundárnom dátovom centre KOVOTERM na ulici Cejl v Brne (ČR).

Spojenie je zabezpečené optickým okruhom s dvoma fyzicky nezávislými trasami tak, aby bolo garantované spojenie lokalít aj pri prerušení jedného z optických prepojov. Konektivitu obstarávajú dvaja rôzni dodávatelia, jeden je pripojený v primárnom a druhý v sekundárnom datacentre.

Súčasne sme členom brnenského peeringového uzla BR-IX, ktorý využívame pre priamy peering s radou významných IT subjektov v rámci Českej republiky aj Slovenska.

Routing a preberanie konektivity prebieha na dvoch 10Gbit routeroch CISCO. Ako zálôadmé switche v primárnom datacentre sú použité 25Gbit konvergovanej switche Dell, spojené 2x 100Gbit prepojením. Zvyšok LAN a SAN infraštruktúry aj optický okruh využíva 10Gbit linky, s plánovaným prechodom na 25Gbit. Na chrbticovej switche sú napojené jednotlivé blade chassis a iSCSI disková pole.

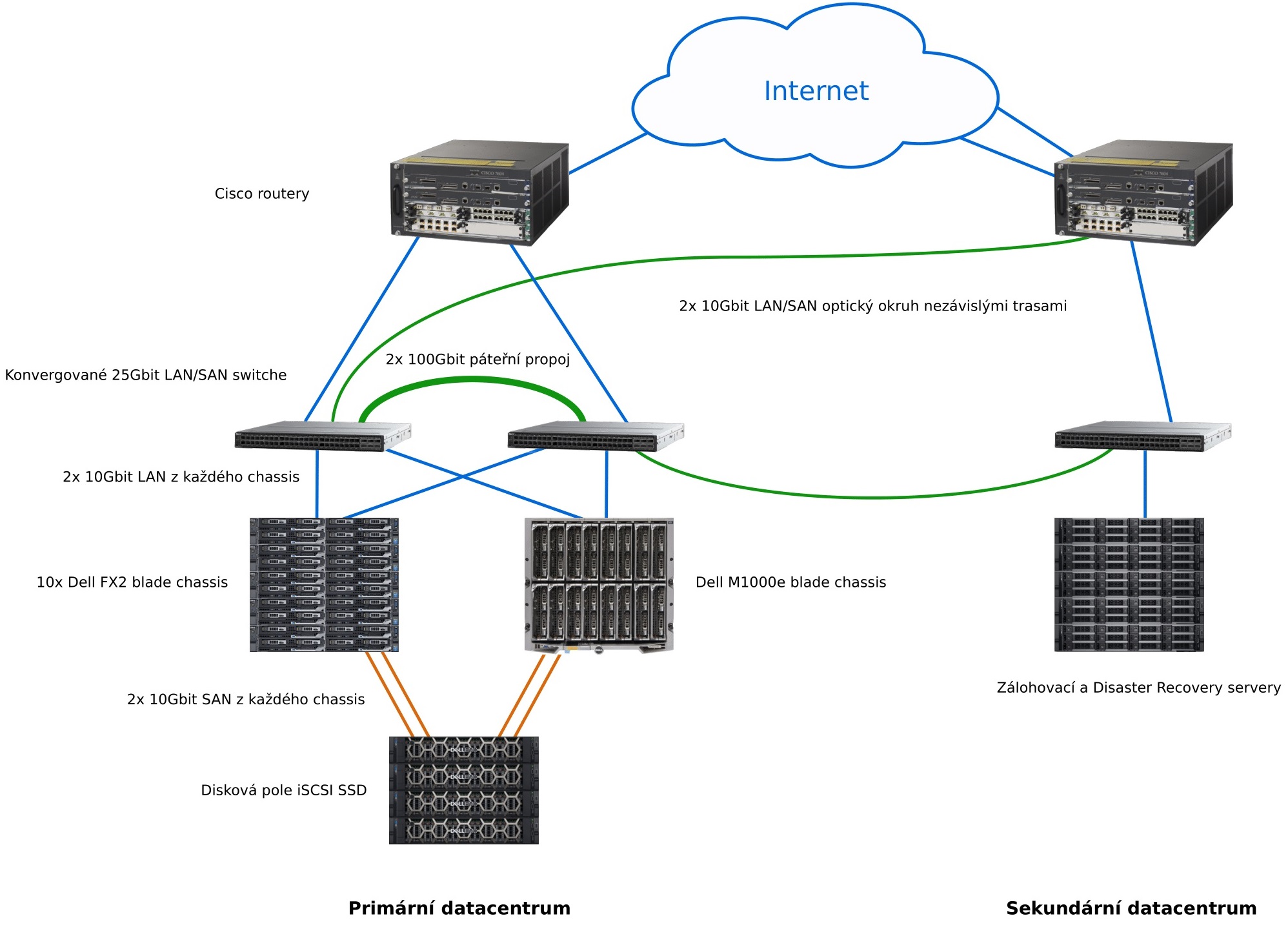

Datacentrum - schéma zapojenia

Mapa pripojenia spoločnosti Dial Telecom (mapa siete)

Mapa pripojenia spoločnosti UPC (mapa siete)

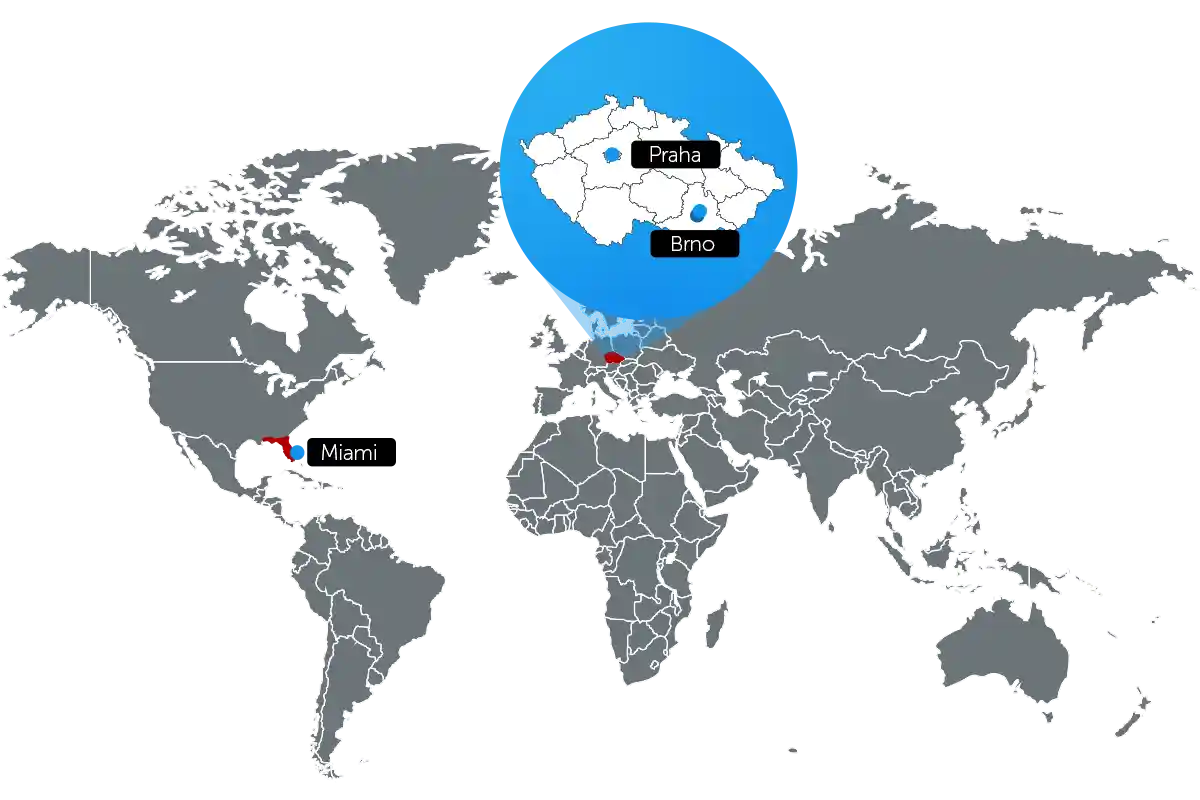

Lokality datacentier

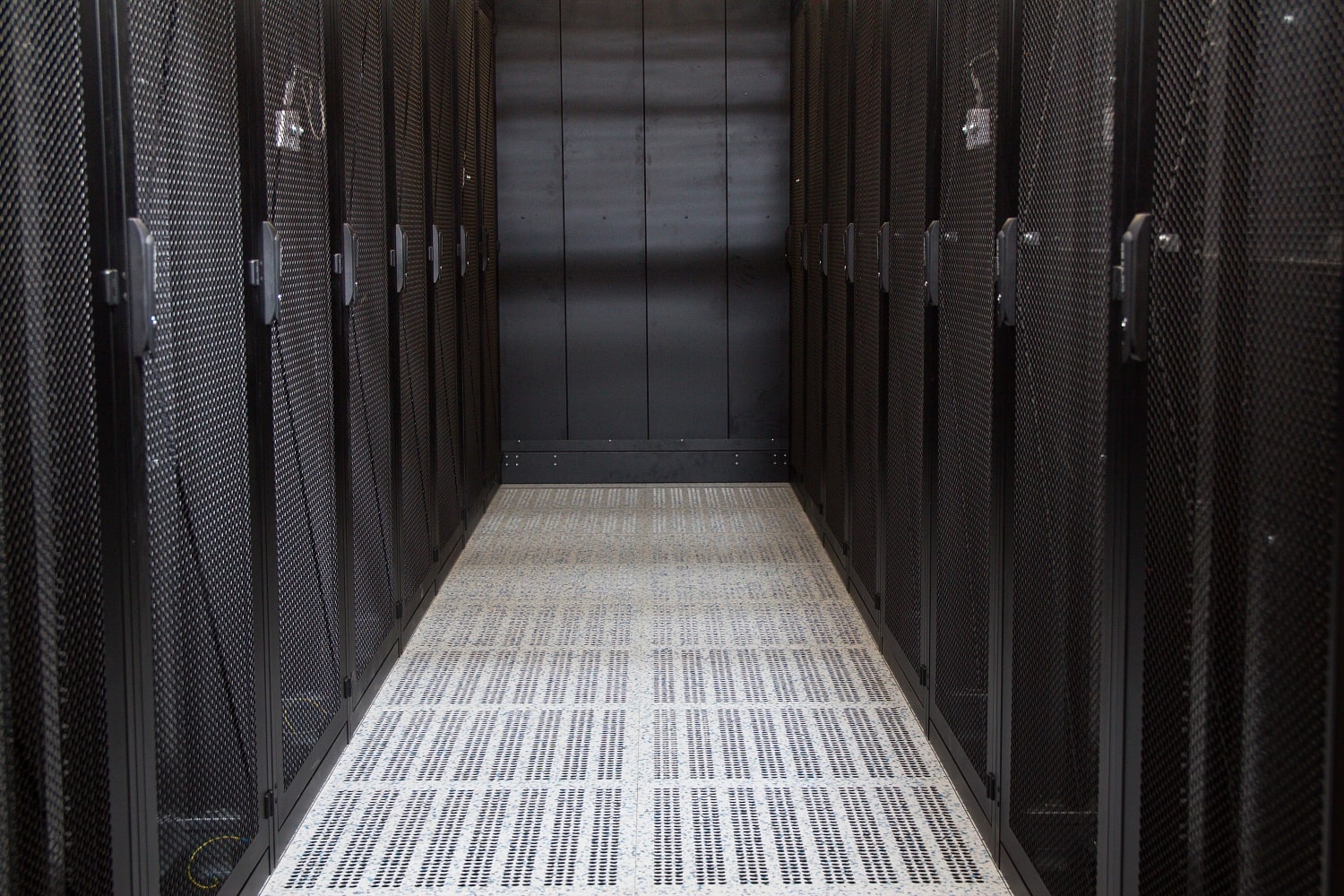

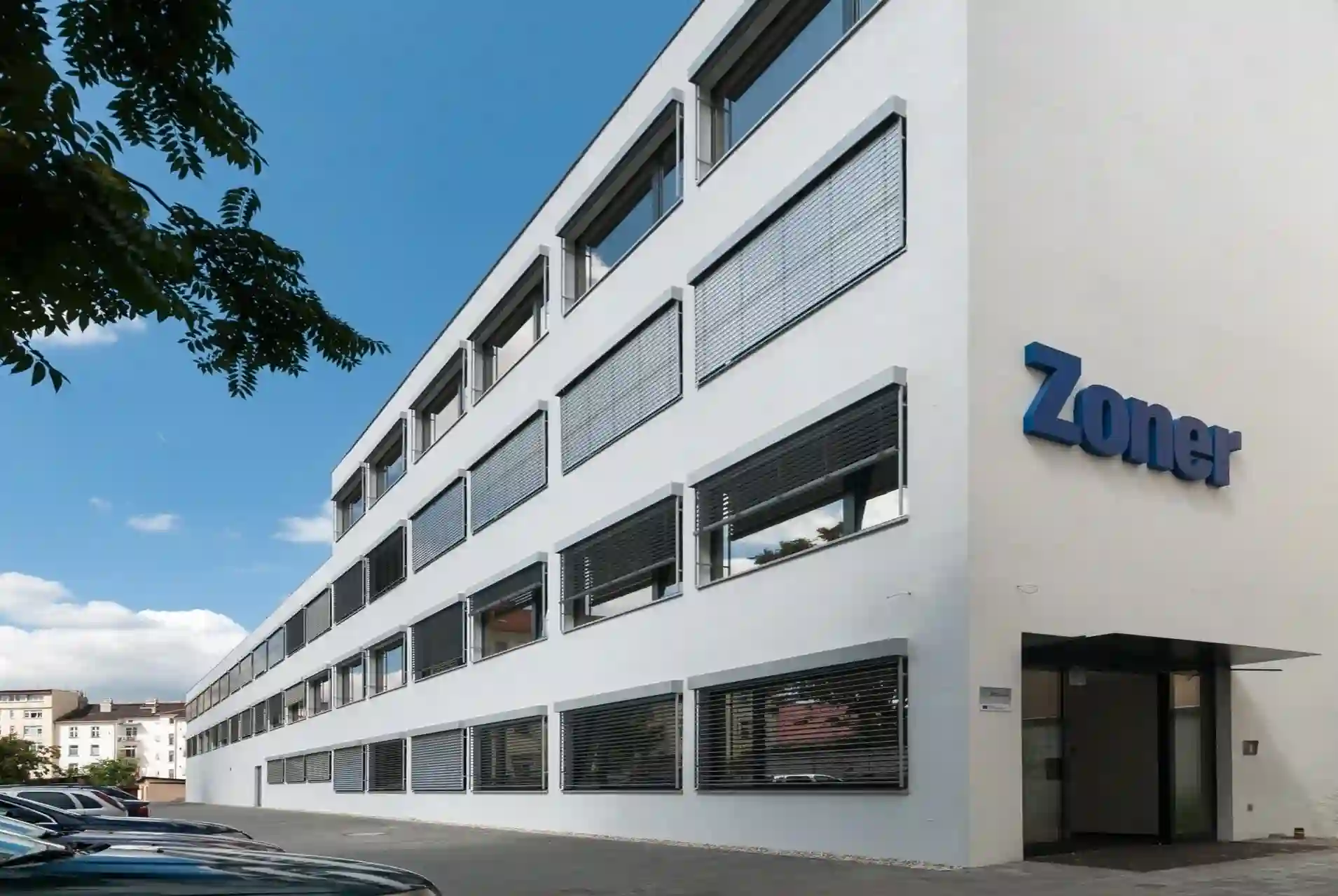

Dátové centrum Brno, Nové sady (Zoner DC)

  • Umiestnenie jednotlivých serverov do racku
  • Zálohová konektivita od dvoch poskytovateľov
  • Priestory nepretržite klimatizované
  • Pripojenie cez reboot zásuvky s možnosťou vzdialeného reštartu

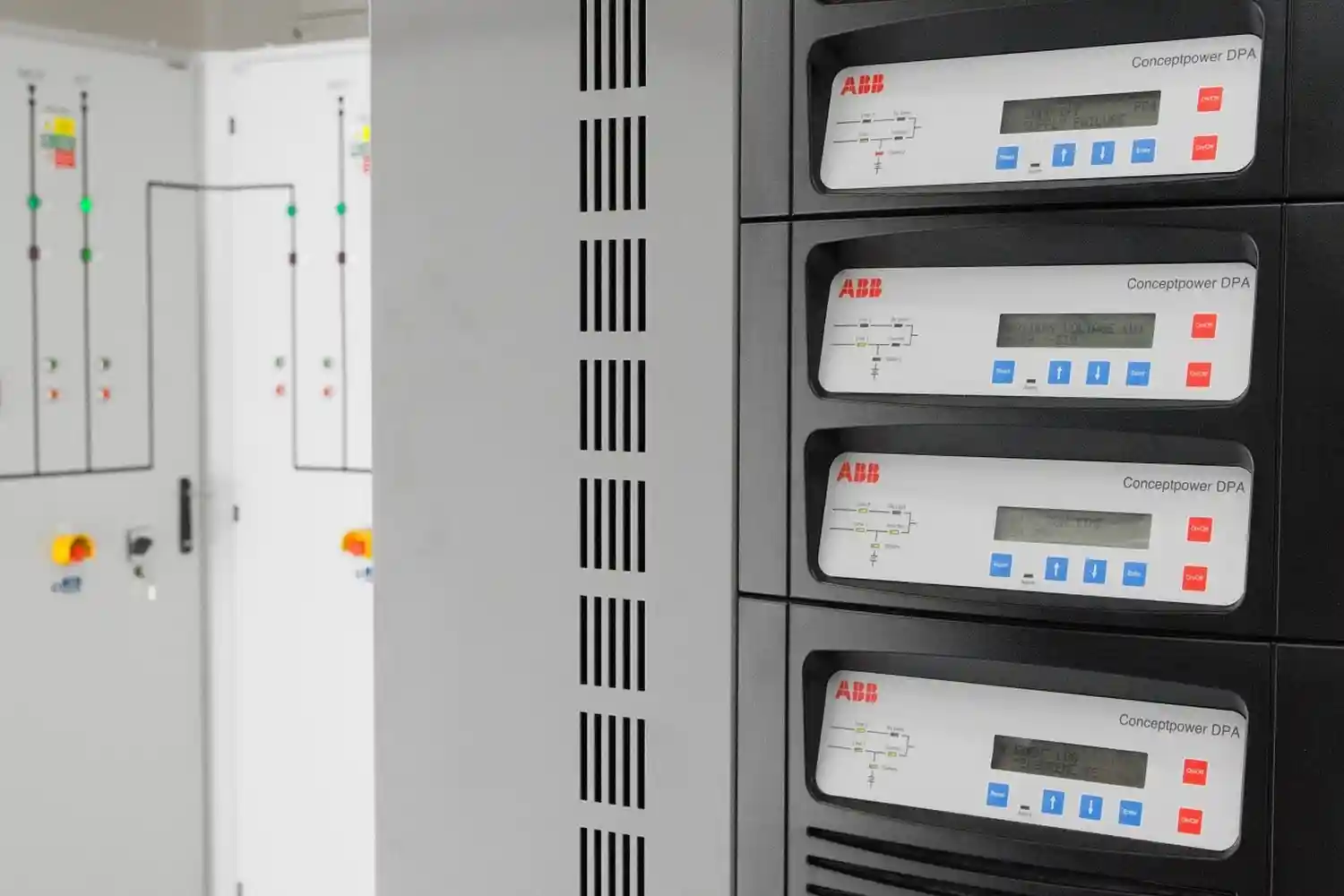

  • Napájanie zálohované cez systém UPS
  • Fyzická aj elektronická ostraha 24 hodín denne
  • Nepretržitý prístup k serveru 365 dní v roku

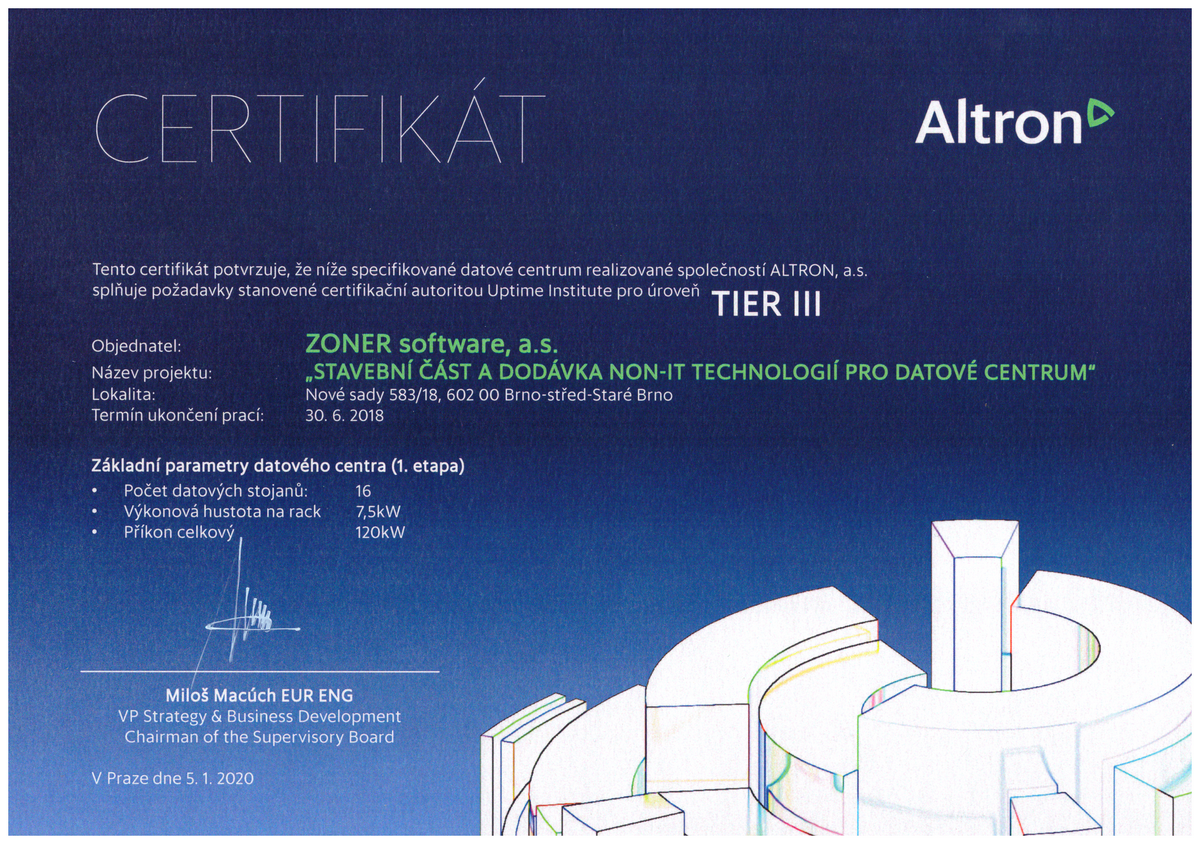

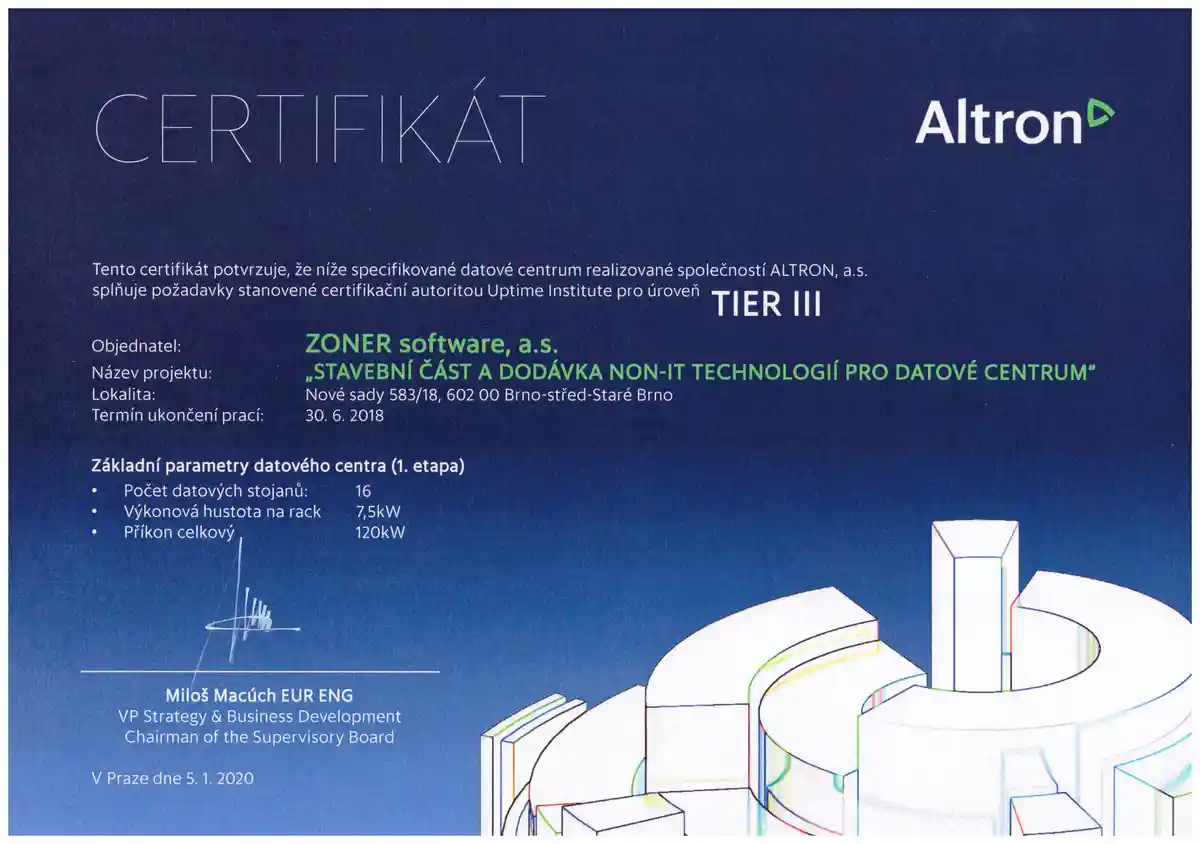

  • Klasifikácia Tier III
  • Prevádzkovateľ DC - ZONER software, a.s.

Green Provider

Green Provider

Dátové centrum Brno, Cejl (Kovoterm)

  • Umiestnenie jednotlivých serverov do racku
  • Priestory sú nepretržite klimatizované
  • Pripojenie cez reboot zásuvky s možnosťou vzdialeného reštartu
  • Napájanie zálohované cez systém UPS a následne cez diesel agregát
  • Fyzická aj elektronická ostraha 24 hodín denne
  • Nepretržitý prístup k serveru 365 dní v roku
  • Klasifikácia Tier II
  • Prevádzkovateľ DC - spoločnosť KOVOTERM - služby Brno, a.s.

Dátové centrum Praha, Vinohradská (Casablanca)

  • Umiestnenie jednotlivých serverov do racku
  • Priestory sú nepretržite klimatizované
  • Pripojenie cez reboot zásuvky s možnosťou vzdialeného reštartu
  • Vlastné trafostanice
  • UPS systémy pre preklenutie kratších zakolísania siete zapojené v systéme n/n+1
  • Fyzická aj elektronická ostraha 24 hodín denne
  • Uzamykateľné stojany a boxy
  • Zákaznícka podpora 24/7
  • Klasifikácia Tier III
  • Prevádzkovateľ DC - spoločnost Casablanca INT, s. r. o.

Výpočetný výkon

Výpočetný výkon cloudových služieb je zaistený blade servery Dell/EMC v nasledujúcich konfiguráciách:

Servery

  • 1. Dell FX2 blade servers - riešenie zostavené z desiatich 2U chassis po štyroch serveroch, modely PowerEdge FC630 a FC640. Každý blade server je osadený dvoma CPU Intel Xeon (8 jadier 3.2 GHz alebo 20 jadier 2.4 GHz, podľa typu využitia) a 256 GB RAM.
  • 2. Dell M1000e blade servers - 10U chassis so servermi PowerEdge M710HD v konfigurácii 2x CPU Intel Xeon, 6 jadier, 2.6 GHz a 192 GB RAM.
  • Jednotlivé blade chassis sú napojené na LAN a SAN siete redundantnými 10Gbit linkami.

Blade server DELL PowerEdge M1000E

Disková úložisko

  • 1. Diskové polia Dell SSD iSCSI - celkom 224 enterprise SSD diskov 2U storage serveroch s celkovou kapacitou približne 200 TiB.
  • 2. Diskové polia Dell EqualLogic PS6010XV a PS6010E na klasických SAS HDD (postupne vyraďované z prevádzky a nahradzované novými SSD diskami).
  • Každé 2U diskové pole je pripojené do SAN siete dvoma 10Gbit linkami, s možnosťou rozšírenia na 4x 10Gbit.

Diskové pole Dell EqualLogic PS6010XV Diskové polia Dell EqualLogic PS6010XV
